Box-Plots

Author: Hans Lohninger

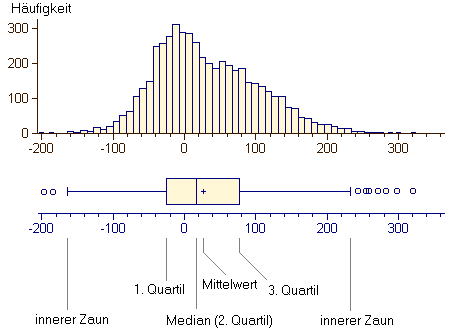

Box-Plots oder Schachteldiagramme (engl. box plots oder box and whisker plots), enthalten die wichtigsten Parameter einer univariaten Verteilung. Ein Box-Plot besteht aus Rechtecken, die den Interquartilsabstand (engl. inter quartile range, IQR) zeigen. Innerhalb dieser Box wird der Median als trennende Linie dargestellt und der Mittelwert als Pluszeichen. Zur Rechten und zur Linken der Box sind Linien (whiskers) mit einer Länge des 1.5-fachen IQR eingezeichnet. Die Werte am Ende dieser Linien werden innerer Zaun (engl. inner fence) genannt. Ähnlich werden die äußeren Zäune (engl. outer fences) mit 3*IQR über oder unter den Seiten definiert (in der Darstellung unten nicht gezeigt). Beobachtungen, die zwischen die inneren und äußeren Zäune fallen, werden als kleine Kreise dargestellt, Beobachtungen außerhalb der äußeren Zäune werden mit Kreuzen markiert. Beobachtungen, die außerhalb der äußeren Zäune liegen, sind extrem selten (Wahrscheinlichkeit unter 0.0001).

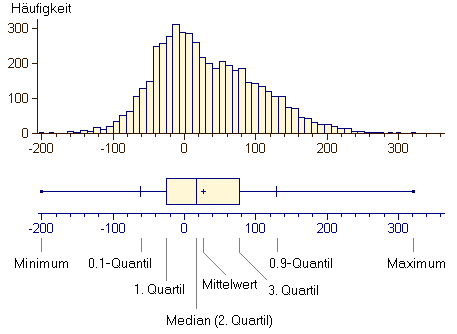

Eine andere Variante der Boxplots lässt die Linien bis zum größten bzw. kleinsten Wert gehen und trägt das 0.1- und das 0.9-Quantil als kurzen Querstrich auf der Linie ein.
